ДАВФ между оболочечной артерией и кавернозным синусом (2 тип)
Окклюзия средней оболочечной артерии баллоном
|
|
 |
 |
|

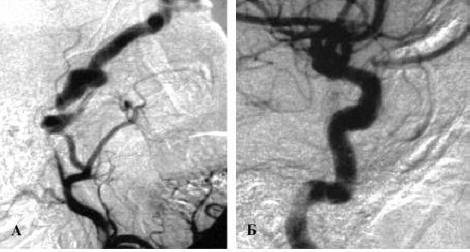

Раздельная ангиография НСА и ВСА |

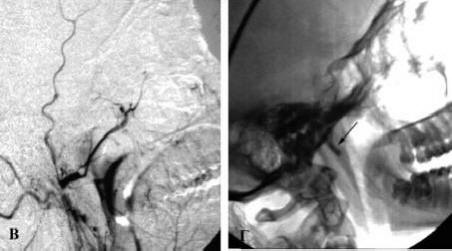

АГ и краниограмма после установки баллона |
|
|
ДАВФ между ветвями НСА и кавернозным
синусом (3 тип)
Селективная эмболизация оболочечных
артерий
|
|
 |
 |
|
ВСА |

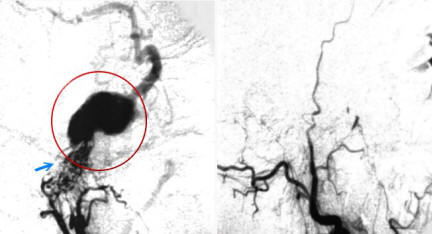

АГ внутренней челюстной артерии |
Селективная АГ восходящей глоточной артерии |
Контрольная АГ после эмболизации |
|
Стрелкой указаны питающие соустье оболочечные ветви НСА, в
окружности - тень кавернозного синуса |
| |
ДАВФ между оболочечными ветвями
кавернозного отдела ВСА и НСА и кавернозным синусом (3 тип)
Результат комбинированного лечения
|
|
 |
 |
|

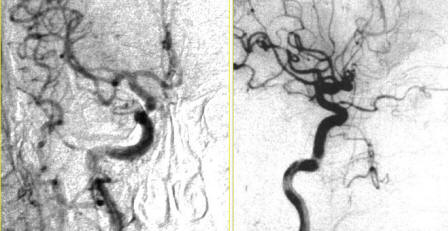

Левая ВСА |
Левая НСА |
Правая НСА |
Левая НСА |
|
 |
 |
|

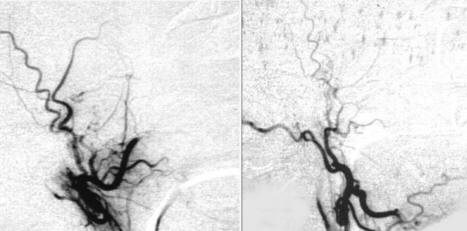

Левая и
правая НСА после эмболизации |
Левая и правая общие
сонные артерии через 1 год после протонного облучения левого
кавернозного синуса
Полное разобщение
соустья |
| |
ДАВФ в правом кавернозном синусе с
многоканальным кровоснабжением и расстройствами кровообращения в
противоположной орбите
Эндоваскулярное разобщение венозным доступом через левую лицевую
вену
|
|
 |
 |
|
АГ правой общей сонной артерии, переток контрастного вещества в
противоположный кавернозный синус |
Контрастирование кавернозного синуса через микрокатетер проведенный
из лицевой вены в верхнюю глазную вену и далее в кавернозный синус |
 |
|

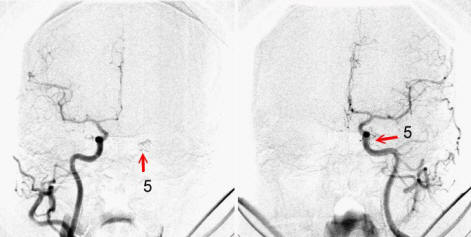

Контрольная АГ обеих
сонных артерий после окклюзии микроспиралями левого кавернозного
синуса. Полное выключение соустья
1 - правый кавернозный
синус, 2 - левая верхняя глазная вена, 3 - левый кавернозный синус,
4 - микрокатетер, 5- тень микроспиралей |
| |
|
ДАВФ в поперечном и сигмовидном синусе
Результат трансартериальной эмболизации клеевой композицией
|
|
 |
 |
|

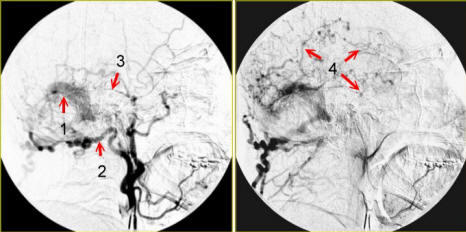

АГ общей сонной артерии до операции |
АГ после эмболизации оболочечных ветвей НСА, сохраняется сброс
крови из ветвей ВСА |
Контрольная АГ через 1 год после эмболизации. Соустье не
функционирует |
|
1 - участок частично тромбированных сигмовидного и поперечного
синусов, 2- затылочная артерия, 3 - ветви средней оболочечной
артерии, 4 - дренаж по венам мозга в ретроградном направлении, 5 -
оболочечные ветви ВСА, 6 - дренажная вена в экстракраниальное
пространство |
| |
|
ДАВФ в левом сигмовидном синусе (левая
затылочная артерия перевязана и пересечена до поступления)
Трансвенозная окклюзия левого
сигмовидного синуса и частично поперечного синуса микроспиралями
|
|
 |
 |
|

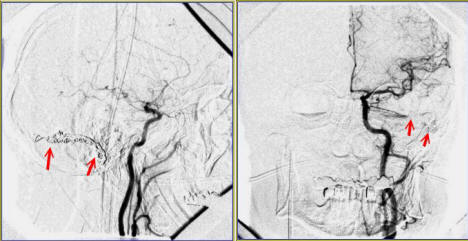

АГ сонной левой артерии. Зона соустья указана стрелками |
Контрольная АГ после окклюзии синусов. Соустье не функционирует.
Тени миркроспиралей (стрелки) |
